# Mejore la fiabilidad y el rendimiento del sistema con un diagrama P

 Stacey McDaniel  |  3/18/2025

 Temas: [Minitab Workspace](https://blog.minitab.com/es/blog/tag/minitab-workspace), [Minitab Engage](https://blog.minitab.com/es/blog/tag/minitab-engage)

- [Share](https://www.linkedin.com/shareArticle?mini=true&url=https://blog.minitab.com/es/blog/mejore-la-fiabilidad-y-el-rendimiento-del-sistema-con-un-diagrama-p)
- [Share](https://www.facebook.com/sharer.php?u=https://blog.minitab.com/es/blog/mejore-la-fiabilidad-y-el-rendimiento-del-sistema-con-un-diagrama-p)

Si quiere fomentar el pensamiento colaborativo y la resolución de problemas, eche un vistazo al [Diagrama P](https://support.minitab.com/es-mx/engage/help-and-how-to/tools/forms/types-of-forms/product-development/p-diagram/). El objetivo principal del diagrama P es identificar y trazar un mapa de todas las posibles fuentes de variación de un sistema: entre entradas, salidas y otros factores influyentes. Esto le ayudará a categorizar, y ser estratégico sobre qué factores investigar y controlar a medida que opera sus sistemas.

## Lo Qué revela un diagrama P

1. Interacciones del sistema: Proporciona una representación visual clara de cómo interactúan los distintos elementos de un sistema, incluidas las entradas, las salidas y los factores de ruido.
2. **Problemas potenciales:** Al trazar un mapa de estas interacciones, puede identificar posibles modos de fallo y áreas en las que el sistema podría ser vulnerable a perturbaciones externas.
3. **Cómo mejorar el diseño:** Ayuda a diseñar sistemas más robustos y menos sensibles a las variaciones, garantizando un rendimiento constante en diferentes condiciones.
4. **Las formas correctas de probar y validar:** un diagrama P guía el proceso de prueba destacando los parámetros críticos que deben supervisarse y controlarse durante las pruebas de prototipos.
5. **Cómo mejorar la comunicación:** El diagrama P sirve como herramienta de comunicación entre los miembros del equipo, facilitando la discusión y el tratamiento de posibles problemas y mejoras del diseño.

### ¿Sigue utilizando Smartsheet para realizar el seguimiento de los proyectos de mejora? Hay una forma mejor.

### [![Lea el blog](https://no-cache.hubspot.com/cta/default/3447555/b0c60688-37a1-480c-8074-ad0959c4df7c.png)](https://cta-redirect.hubspot.com/cta/redirect/3447555/b0c60688-37a1-480c-8074-ad0959c4df7c)

## Componentes de un diagrama P

Estos son los componentes típicos incluidos en un diagrama P. Le ayudarán a comprender y mejorar la robustez y fiabilidad de su sistema.

1. **Entradas:** Son los factores que entran en el sistema, como materiales, energía o información.
2. **Salidas:** Son los resultados o productos deseados que salen del sistema.
3. **Factores de control:** Son las variables que pueden ajustarse para garantizar que el sistema funcione según lo previsto.
4. **Factores de ruido:** Son influencias externas que pueden afectar al rendimiento del sistema pero que no se controlan, como las condiciones ambientales o las variaciones del usuario.
5. **Estados de error:** Son los posibles modos de fallo o efectos no deseados que pueden producirse en el sistema.
6. **Límites del sistema:** Definen los límites del sistema analizado y ayudan a centrarse en las interacciones y factores relevantes.

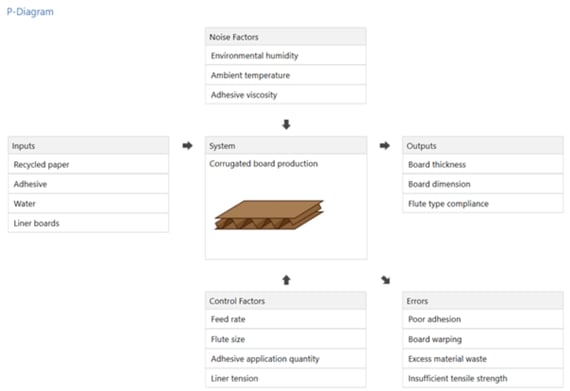

## Ejemplo de un diagrama P utilizando Minitab Engage

Usando [Minitab Engage](https://www.minitab.com/es-mx/products/engage/?locale=es-MX) usted puede investigar un problema, sabiendo que hay factores que puede controlar correctamente como un ajuste en una máquina y cosas la temperatura. Luego hay cosas como los factores de ruido o la humedad ambiental que no puede cambiar. Con una plantilla de diagrama P puedes ponerlos en diferentes tablas y hay un recuadro en el medio donde puedes poner una imagen para procesar. La idea es tener todo eso en una sola página.

![wsp_eng blog image](https://blog.minitab.com/hs-fs/hubfs/B2BML%20-%20NEW%20FILE%20MANAGER%20STRUCTURE/Blog%20Images/Imported_Blog_Media/wsp_eng%20blog%20image-1.png?width=570&height=392&name=wsp_eng%20blog%20image-1.png)



## Conclusión

El diagrama P es una forma estupenda de organizar y visualizar tus ideas y decidir qué factores debes ajustar para obtener mejores resultados. Es una herramienta útil cuando se quieren diseñar sistemas robustos que sean menos sensibles a variaciones y perturbaciones externas.
